Cấu tạo và nguyên lý hoạt động của hệ thống báo cháy tự động

I. Cấu tạo của hệ thống báo cháy tự động

Thiết bị kích hoạt: Các thiết bị tạo ra tín hiệu báo cháy tự động hoặc thủ công, bao gồm máy dò khí nhạy cảm với nhiệt độ, nhạy cảm với khói, nhạy cảm với ánh sáng và khí dễ cháy.

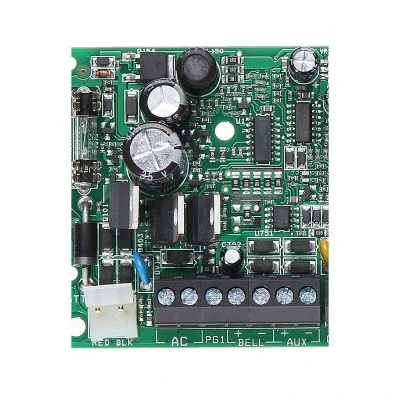

Bộ điều khiển báo cháy: Là thiết bị có khả năng nhận, hiển thị và truyền tín hiệu báo cháy cũng như đưa ra các hướng dẫn điều khiển. Nó bao gồm bộ điều khiển báo cháy, bộ điều khiển khu vực và bộ điều khiển báo cháy tập trung.

4张图片横排





Thiết bị báo cháy: Các thiết bị phát ra tín hiệu báo cháy khác với âm thanh hoặc ánh sáng xung quanh, bao gồm cả chuông báo cháy.

Thiết bị kiểm soát liên kết chữa cháy: Thiết bị khi nhận được tín hiệu báo cháy từ các thiết bị kích hoạt, có thể kích hoạt tự động hoặc thủ công các thiết bị chữa cháy có liên quan và hiển thị trạng thái của chúng.

Nguồn điện: Nguồn điện chính phải là nguồn điện chữa cháy chuyên dụng, nguồn điện dự phòng sử dụng pin sạc. Ngoài việc cấp nguồn cho bộ điều khiển báo cháy, nguồn điện hệ thống còn cấp nguồn cho các thiết bị điều khiển chữa cháy liên quan đến hệ thống.

II. Nguyên lý hoạt động của hệ thống báo cháy tự động

Hệ thống có khả năng chuyển đổi các đại lượng vật lý như khói, nhiệt và bức xạ ánh sáng được tạo ra trong giai đoạn đầu của đám cháy thành tín hiệu điện thông qua các đầu báo cháy như đầu báo nhạy cảm với nhiệt độ, nhạy cảm với khói và nhạy cảm với ánh sáng. Các tín hiệu này sau đó được truyền đến bộ điều khiển báo cháy, thiết bị này đồng thời hiển thị vị trí xảy ra cháy và ghi lại thời gian xảy ra cháy.

Nói chung, hệ thống báo cháy tự động được liên kết với hệ thống chữa cháy phun nước tự động, hệ thống vòi chữa cháy trong nhà, hệ thống ngăn khói và xả khói, hệ thống thông gió, hệ thống điều hòa không khí, cửa chống cháy, cửa chớp chống cháy, tường thẳng đứng chặn khói và các thiết bị liên quan khác. Nó tự động hoặc thủ công ra lệnh kích hoạt các thiết bị phòng cháy và chữa cháy tương ứng.
