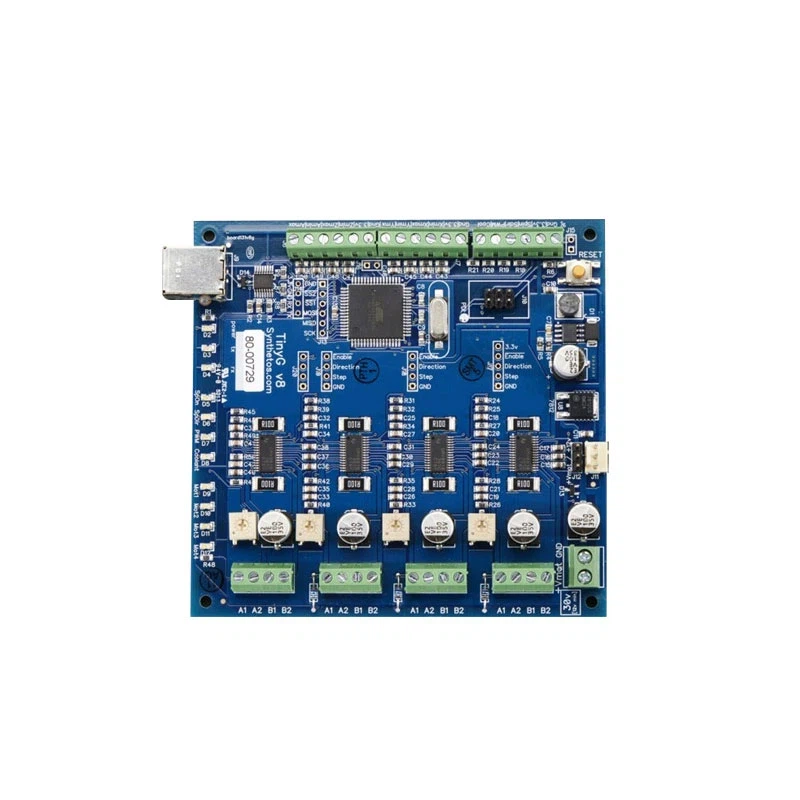

Bảng điều khiển CNC là gì?

Bảng điều khiển CNC là một trong những thành phần cốt lõi của hệ thống điều khiển số máy tính (CNC). Chức năng chính của nó là nhận lệnh từ bộ điều khiển gửi đến, chuyển đổi các tín hiệu này thành năng lượng cần thiết để động cơ hoạt động và cho phép máy thực hiện các tác vụ theo hướng dẫn nhất định, từ đó cho phép vận hành chính xác thiết bị CNC.

1. Nguyên tắc làm việc

• Tiếp nhận tín hiệu:Bộ điều khiển của hệ thống CNC gửi tín hiệu điều khiển, thông báo cho bảng điều khiển về tốc độ và vị trí chuyển động của động cơ.
• Khuếch đại tín hiệu:Để đảm bảo có đủ năng lượng để điều khiển động cơ, bo mạch điều khiển sẽ khuếch đại các tín hiệu điều khiển nhận được.
• Chuyển đổi sang tín hiệu truyền động động cơ:Các tín hiệu khuếch đại sau đó được chuyển đổi thành tín hiệu truyền động mà động cơ có thể hiểu được. Ví dụ, đối với động cơ bước, bảng điều khiển sẽ gửi một loạt tín hiệu xung để chỉ ra số bước cho mỗi chuyển động; đối với động cơ servo, nó điều chỉnh dòng điện và điện áp khi cần thiết để đạt được tốc độ và vị trí mong muốn.
• Chuyển động của động cơ:Động cơ bắt đầu di chuyển khi nhận được tín hiệu truyền động.

2. Phân loại Bảng Lái CNC

Một. Ban điều khiển động cơ bước

• Tính năng: Đây là một trong những bảng điều khiển CNC phổ biến nhất, được thiết kế đặc biệt cho động cơ bước. Nó kiểm soát chính xác vị trí thông qua chuyển động từng bước, phù hợp với các ứng dụng đòi hỏi độ chính xác cao và tốc độ thấp.
• Ứng dụng: Thường được sử dụng trong các máy CNC nhỏ, máy in 3D, máy cắt laser, v.v.

b. Bảng điều khiển động cơ servo

• Đặc điểm: Dùng để điều khiển động cơ servo, thường được trang bị hệ thống phản hồi có thể điều chỉnh vị trí và tốc độ của động cơ theo thời gian thực. So với bảng điều khiển bước, động cơ servo có hiệu suất cao hơn, độ chính xác cao hơn và phản hồi nhanh hơn, thường phù hợp với các thiết bị CNC công nghiệp lớn.
• Ứng dụng: Được sử dụng rộng rãi trong các máy CNC cao cấp, gia công kim loại và robot.

c. Bảng điều khiển một trục

• Đặc điểm: Bảng điều khiển chuyên dụng để điều khiển một động cơ, được thiết kế đơn giản và phù hợp với các ứng dụng cơ bản.
• Ứng dụng: Thích hợp cho các thiết bị nhỏ hoặc hệ thống điều khiển chuyển động đơn giản.

d. Bảng điều khiển đa trục

• Tính năng: Có khả năng điều khiển đồng thời nhiều động cơ, hỗ trợ phối hợp đa trục phức tạp. Bảng điều khiển nhiều trục thường có giao diện và logic điều khiển phức tạp hơn.
• Ứng dụng: Được sử dụng trong máy CNC nhiều trục, máy khắc 3D, cánh tay robot, v.v., yêu cầu điều khiển đồng thời nhiều trục chuyển động.

đ. Bảng điều khiển vòng lặp mở

• Đặc điểm: Thiếu cơ chế phản hồi và điều khiển động cơ thông qua các tín hiệu cài sẵn, phù hợp với các ứng dụng đơn giản, chi phí thấp và tải nhẹ.
• Ứng dụng: Thường được sử dụng trong các trường hợp tiết kiệm chi phí, chẳng hạn như máy khắc hạng nhẹ, máy cắt laser và hệ thống điều khiển cửa tự động.

f. Bảng điều khiển vòng kín

• Đặc điểm: Được trang bị hệ thống phản hồi có thể theo dõi trạng thái động cơ theo thời gian thực và đưa ra các điều chỉnh, nâng cao độ chính xác và ổn định điều khiển, phù hợp cho các ứng dụng có nhu cầu cao.
• Ứng dụng: Được sử dụng trong robot công nghiệp, hệ thống điện xe điện, thiết bị y tế tự động, v.v.

g. Bảng điều khiển tích hợp

• Tính năng: Một số bo mạch điều khiển tích hợp các chức năng bổ sung, bao gồm điều khiển chuyển động, điều khiển servo và xử lý tín hiệu, thường có kích thước nhỏ hơn, thiết kế đơn giản hơn nhưng hiệu suất cao hơn và khả năng mở rộng cao hơn.
• Ứng dụng: Được sử dụng rộng rãi trong công nghiệp, y tế và điện tử tiêu dùng.

Tại Tecoo, chúng tôi tập trung cung cấp các giải pháp bảng điều khiển chuyên nghiệp bao gồm bảng điều khiển động cơ bước, bảng điều khiển động cơ servo, bảng điều khiển đa trục, bảng điều khiển tích hợp, v.v. Mỗi bảng điều khiển có các kịch bản ứng dụng cụ thể và lợi thế về hiệu suất. Bằng cách chọn bảng điều khiển thích hợp cho các tình huống ứng dụng khác nhau, tecoo có thể đáp ứng tốt nhu cầu của khách hàng trong các ứng dụng công nghiệp khác nhau và nâng cao hiệu quả sản xuất.
